Gateway Modbus-HART: la guida definitiva per rendere "intelligenti" i vecchi strumenti e consentire un'integrazione di rete eterogenea senza soluzione di continuità
Hai mai riscontrato questi grattacapi nei siti di automazione industriale?
· Incompatibilità del protocollo: Un gran numero di strumenti Modbus in loco non può essere collegato direttamente ai principali sistemi HART/DCS, rendendo difficile il recupero dei dati.
· Informazioni mancanti: È possibile leggere solo un singolo valore di corrente da 4-20 mA, mentre informazioni preziose su temperatura, pressione e diagnostica rimangono "bloccate" all'interno del dispositivo.
· Retrofit costosi:Per essere compatibili con i nuovi sistemi, spesso le vecchie apparecchiature devono essere rottamate, con conseguenti costi elevati e tempi di progetto lunghi.
Non lasciare che le reti eterogenee diventino un ostacolo nel tuo percorso di trasformazione digitale!

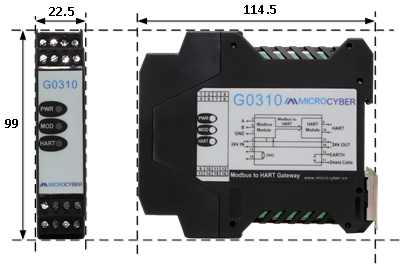

Oggi, presenteremo il traduttore universale "u" del sito industriale —— il G0310Gateway Modbus-HARTNon solo consente una conversione di protocollo senza interruzioni, ma rivitalizza anche le risorse esistenti!
Perché scegliere il G0310? Ecco i suoi principali vantaggi
1.Copertura completa del protocollo
· Lato Modbus (Master): Interroga attivamente i dispositivi RS485, supporta i codici funzione 01/02/03/04/05/06/16 ed è compatibile con la maggior parte degli strumenti Modbus presenti sul mercato.
· Lato HART (Schiavo): È pienamente conforme allo standard HART 7.9, supporta la mappatura per 6 variabili del dispositivo e fornisce facilmente in output i quattro valori multivariabili: PV/SV/TV/QV.
· Doppia uscita (analogica + digitale): Mantiene il tradizionale segnale analogico 4-20 mA sovrapponendo la comunicazione digitale HART, garantendo una perfetta compatibilità sia con i sistemi vecchi che con quelli nuovi.
2. Topologia flessibile per vari scenari complessi
· Modalità punto a punto: Impostare l'indirizzo su 0 per comunicazioni miste analogiche e digitali, consentendo la connessione diretta ai moduli AI o ai comunicatori portatili.
· Modalità bus multi-drop: Utilizzare gli indirizzi 1-15 per comunicazioni puramente digitali, collegando più dispositivi tramite il bus HART per un cablaggio più pulito.
3. Qualità robusta per ambienti difficili
· Ampia gamma di alimentazione: 12-42 V CC, che garantisce un funzionamento stabile anche durante le fluttuazioni di corrente.
· Isolamento elettrico: Forte isolamento da 500 V CA per la massima capacità anti-interferenza.
· Ampia temperatura di esercizio: da -40℃ a 85℃, stabile e affidabile sia in ambienti esterni estremamente freddi che in officine ad alta temperatura.
· Design compatto: Il montaggio su guida DIN standard consente di risparmiare spazio nell'armadio elettrico.
Suggerimenti essenziali per gli ingegneri: 3 passaggi per un'integrazione perfetta
Molti utenti temono configurazioni complesse? In realtà, iniziare a usare il G0310 è semplicissimo! Impara le seguenti tecniche per aumentare l'efficienza del debug del 50%:

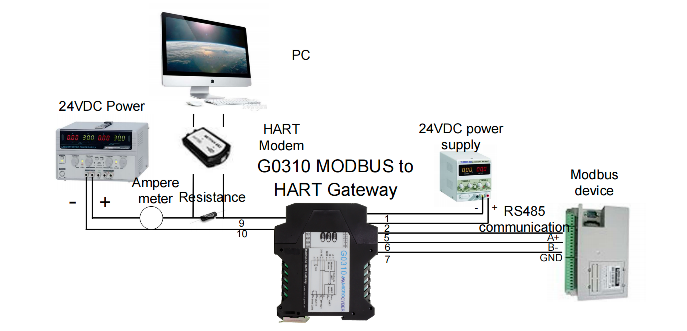

✅Tecnica 1: Considerazioni sul cablaggio
· La resistenza del loop è fondamentale: la comunicazione HART richiede una resistenza del loop compresa tra 230Ω e 800Ω.
Suggerimento: se la resistenza in loco è insufficiente, è sufficiente collegare in serie una resistenza da 250 Ω per risolvere il problema. Se la resistenza è troppo alta, verificare la presenza di linee eccessivamente lunghe o di contatti difettosi.
· Cablaggio anti-interferenza: per RS485, assicurarsi di utilizzare un cavo a doppino intrecciato schermato, collegando A+ ad A+, B- a B-. Tenere il cavo lontano da forti fonti di interferenza come i convertitori di frequenza.
✅ Tecnica 2: Configurazione del mapping "Pairing"

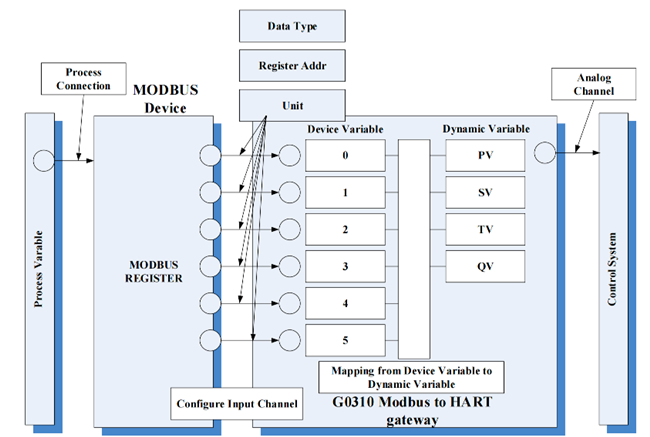

· Corretta corrispondenza dei tipi di dati: gli indirizzi dei registri Modbus vengono mappati alle variabili del dispositivo (0-5) e quindi assegnati alle variabili dinamiche (PV/SV/TV/QV). Prestare attenzione ai tipi di dati come interi a 16 bit, interi a 32 bit e numeri in virgola mobile. L'ordine dei byte (Big Endian/Little Endian) deve essere coerente con il dispositivo sorgente; in caso contrario, le letture potrebbero risultare distorte.
· Suggerimento pratico per la verifica: innanzitutto, utilizzare un master Modbus per leggere un valore noto. Dopo averlo mappato tramite il G0310, confrontare la lettura HART utilizzando un comunicatore portatile 475 per assicurarsi che la mappatura sia accurata.
✅ Tecnica 3: Regolare in modo flessibile il tempo di smorzamento
· Monitoraggio del flusso: il segnale cambia rapidamente; impostare un tempo di smorzamento ridotto (0,2-1 secondo) per una lettura più reattiva.
· Monitoraggio del livello: il segnale fluttua lentamente; impostare un tempo di smorzamento maggiore (2-5 secondi) per attenuare efficacemente il rumore e ottenere una lettura più stabile.
Scenari applicativi tipici: un gateway risolve tre sfide principali
Il G0310 è più di un semplice convertitore di protocollo: è un acceleratore per l'aggiornamento di risorse esistenti in vari settori.
Petrolchimico: ristrutturazione intelligente dei vecchi parchi serbatoi
Punto dolente: una grande raffineria dispone di centinaia di vecchi misuratori di livello radar e misuratori di portata che supportano solo Modbus RTU, mentre il sistema DCS riconosce solo il protocollo HART. Sostituire tutti gli strumenti costerebbe milioni e comporterebbe significativi rischi di fermo impianto.
Soluzione G0310: installare i gateway G0310 nelle scatole di giunzione per convertire i segnali Modbus in tempo reale in segnali digitali HART sovrapposti al loop 4-20 mA.
Valore:
· Aggiornamento senza tempi di inattività: non è necessario smontare gli strumenti in loco; l'implementazione può essere completata durante le finestre di manutenzione.
· Conveniente: evita le spese di sostituzione dei costosi misuratori di portata Modbus e strumenti di livello in loco.
Trattamento delle acque/acque reflue comunali: monitoraggio remoto multivariabile
Punto critico: i misuratori di portata elettromagnetici negli impianti di trattamento delle acque reflue in genere forniscono solo la portata istantanea (4-20 mA), ma l'ottimizzazione del processo richiede il monitoraggio simultaneo di quattro parametri: portata istantanea, accumulo totale, conduttività e temperatura dell'acqua. Le soluzioni tradizionali richiedono cablaggi o moduli aggiuntivi.
Soluzione G0310: utilizzare la modalità bus multi-drop del G0310 per mappare quattro registri da un singolo misuratore di portata Modbus alle variabili HART PV/SV/TV/QV.
Valore:
· Un cavo, più punti dati: trasmetti quattro set di dati critici simultaneamente su una coppia di fili intrecciati, risparmiando fino al 75% sui costi di cablaggio.
· Controllo preciso: il sistema SCADA regola automaticamente il dosaggio dei prodotti chimici e il tempo di aerazione in base a dati multidimensionali, riducendo significativamente il consumo di energia e di prodotti chimici.
Potenza ed energia: acquisizione dati dagli ausiliari della caldaia
Punto critico: le apparecchiature ausiliarie nelle centrali termoelettriche, come le pompe di alimentazione dell'acqua e i ventilatori, utilizzano spesso l'interfaccia Modbus per i sensori di vibrazione e i trasmettitori di temperatura. Tuttavia, il sistema SIS dell'impianto richiede un'interfaccia HART unificata per il monitoraggio delle condizioni.
Soluzione G0310: implementare il G0310 come bridge di protocollo. La sua ampia tolleranza alla temperatura (da -40°C a 85°C) e la resilienza alle forti interferenze elettromagnetiche garantiscono un caricamento stabile dei dati sullo stato di salute delle apparecchiature.
Valore:
· Manutenzione predittiva: consente l'acquisizione in tempo reale degli spettri di vibrazione e delle tendenze della temperatura dei cuscinetti, passando dalla riparazione reattiva dopo un guasto alla manutenzione predittiva proattiva, garantendo la sicurezza dell'unità.
· Integrazione di sistemi eterogenei: abbatte facilmente le barriere tra i sottosistemi Modbus e i sistemi principali HART/DCS, ottenendo l'interconnettività dei dati a livello di impianto e gettando solide basi per l'Internet industriale e l'analisi dei big data.
Guida alla selezione per evitare le insidie
· Conferma la direzione: il G0310 è un gateway Modbus Master-HART Slave (ideale per collegare strumenti Modbus a un sistema HART). Se è necessaria la conversione inversa (da HART a Modbus), si prega di richiedere informazioni su altri modelli, come il G1003.
· Nota sull'alimentazione: il G0310 richiede un alimentatore esterno da 24 V. La sezione HART è alimentata dal loop. Assicurarsi che il cablaggio sia corretto.
Conclusione
Il gateway Modbus-HART G0310 è più di un semplice convertitore: è la chiave per connettere il passato al futuro e abbattere i silos di dati. Installazione semplice, configurazione flessibile, stabilità e affidabilità: apri la strada a una rete industriale senza ostacoli!
Vuoi saperne di più sui dettagli tecnici o ottenere una soluzione di prova?
