Gateway G1013 da HART a FF
- Microcyber
- Liaoning, Cina
- al più presto
- 1000 unità al mese
Il G1013 è un gateway per montaggio su guida DIN che converte i protocolli HART e Foundation Fieldbus (FF). Come uno dei gateway di conversione di protocollo della serie G di Microcyber, può integrare senza problemi i dispositivi HART esistenti nelle reti bus FF.
1. Dal protocollo HART al protocollo FF H1
2. Supporta il protocollo HART 7 ed è retrocompatibile.
3. Supporta fino a 4 dispositivi slave HART
4. Supporta 4 blocchi funzione AI e 1 blocco funzione PID
G1013 Gateway da HART a FF - Brevi istruzioni:
Il gateway da HART a FF G1013, progettato da Microcyber Corporation, è un dispositivo gateway per i protocolli HART e FF. In qualità di master HART, il gateway da HART a FF G1013 comunica con lo slave HART tramite l'interfaccia HART e può convertire le variabili dinamiche del dispositivo in variabili di output per dispositivi FF.
Principio di funzionamento del gateway G1013 da HART a FF:
Il gateway da HART a FF è un convertitore dal protocollo HART al protocollo FF. Come dispositivo master HART, può connettersi a dispositivi bus HART in modalità a punto singolo o multipunto. Può connettere fino a 4 dispositivi HART. Come dispositivo slave FF, il gateway può convertire i dati dinamici dei dispositivi HART in dati di canale del blocco funzione FF e trasferirli al sistema di controllo tramite l'uscita del blocco funzione.
Caratteristiche del gateway G1013 da HART a FF:
1. Il protocollo HART è stato convertito in protocollo FF, supportando fino a 4 dispositivi slave HART.
2. Supporta il protocollo HART 7 ed è retrocompatibile.
3. Supporta 4 moduli funzione AI e 1 modulo funzione PID.
4. Supporta ITK 6.5.0, la diagnostica dei blocchi funzione e la funzionalità Link Master.
Dimensioni del gateway G1013 da HART a FF:

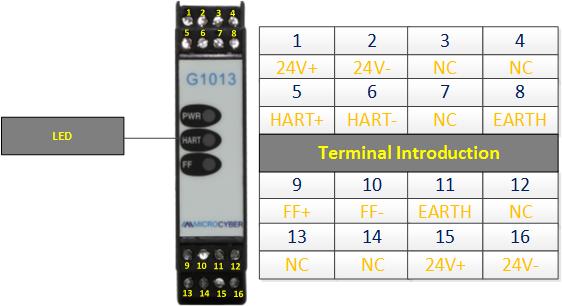

Struttura del gateway da HART a FF G1013:

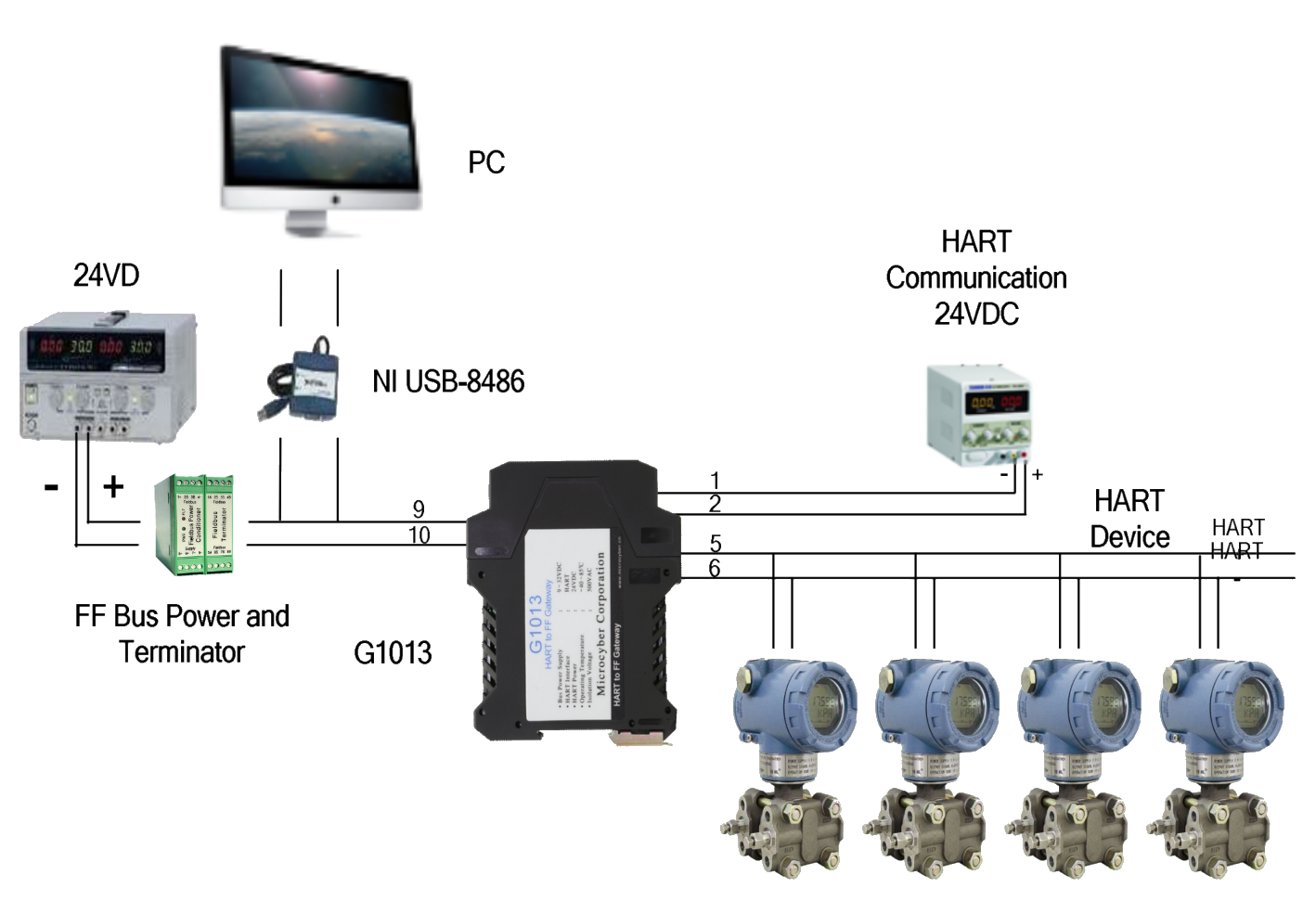

Esempio di gateway da HART a FF G1013:
Il gateway G1013 da HART a FF è alimentato tramite bus FF e la parte HART deve essere alimentata esternamente a 24 V. Si consiglia l'utilizzo di un cavo TP, che migliora la capacità del dispositivo di resistere alle interferenze elettromagnetiche.
Parametri di base del gateway G1013 da HART a FF:
| Oggetto di misurazione | dispositivo slave HART |
| Potenza HART | 24 V CC |
| Alimentazione FFBus | 9~32 V CC |
| Protocollo autobus | Protocollo FF a 2 fili |
| Tensione di isolamento | Interfaccia bus HART e FF, 500 V CA |
| Intervallo di temperatura | -40℃~85℃ |
| Gamma di umiltà | 5~95%UR |
| Ora di inizio | ≤5 secondi |
| Tempo di aggiornamento | 0,2 secondi |
Principio di funzionamento del gateway G1013 da HART a FF:
Il gateway da HART a FF è un convertitore dal protocollo HART al protocollo FF. Come dispositivo master HART, può connettersi a dispositivi bus HART in modalità a punto singolo o multipunto. Può connettere fino a 4 dispositivi HART. Come dispositivo slave FF, il gateway può convertire i dati dinamici del dispositivo HART in dati del canale del blocco funzione FF e trasferirli al sistema di controllo tramite l'uscita del blocco funzione.

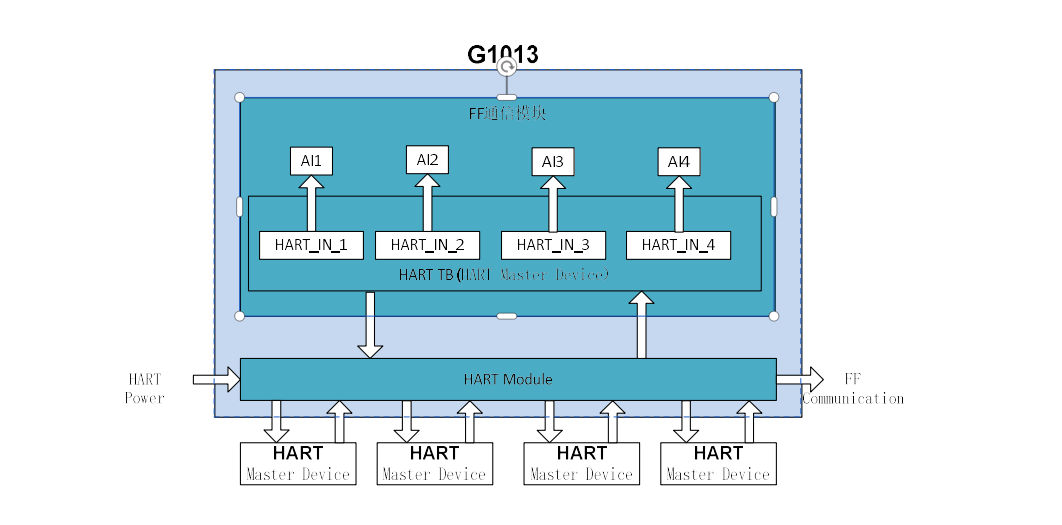

Il gateway da HART a FF è costituito da due schede: una scheda di comunicazione FF e una scheda di interfaccia HART. La scheda di comunicazione FF è una scheda universale e può essere utilizzata in diversi dispositivi per la comunicazione sul bus FF. La scheda di interfaccia HART viene utilizzata solo nel G1013 per l'isolamento del segnale, la conversione del segnale, l'alimentazione del modulo di comunicazione FF/PA e l'alimentazione del dispositivo HART, ecc. Il principio di funzionamento del G1013 è illustrato di seguito.
Il dispositivo FF supporta connessioni con topologia di rete multipla, mostrate come til dispositivo FFLa connessione del bus è mostrata nella Figura 4.2, le estremità del bus sono collegate con il terminale corrispondente resistenza per garantire la qualità del segnale. La lunghezza massima è di 1900 m, deve essere prolungata fino a 10 km. con ripetitori.
Applicazione gateway G1013 da HART a FF:
Pacchetto e consegna del gateway G1013 da HART a FF:
