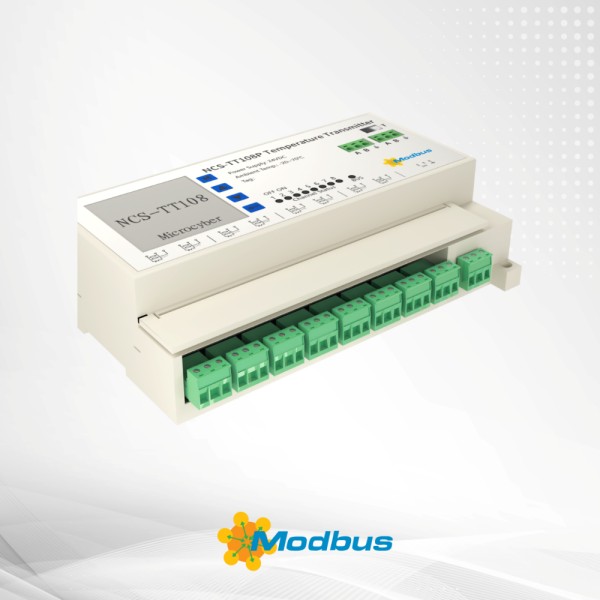

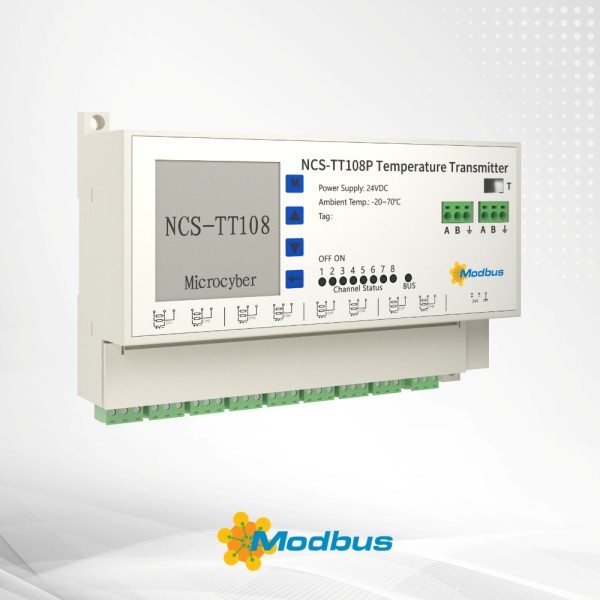

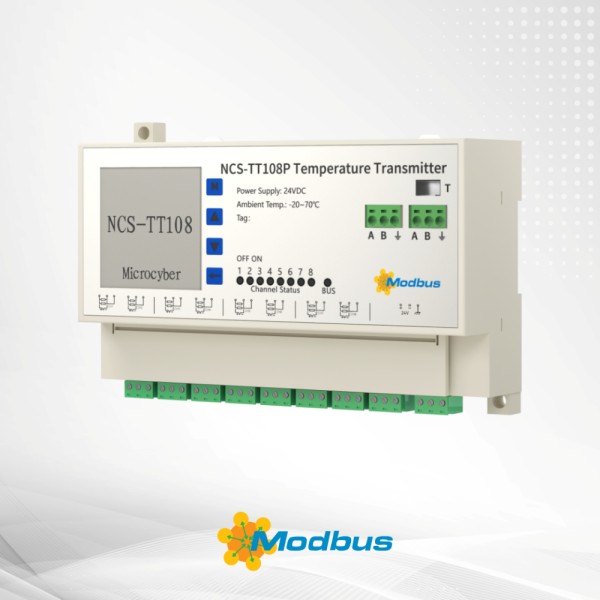

Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN
- Microcyber
- Shenyang, Cina
- In magazzino
- 500 pezzi al mese
Il trasmettitore di temperatura intelligente serie NCS-TT108M è un trasmettitore di temperatura a otto canali per montaggio su guida DIN, progettato per soddisfare le esigenze di misurazione della temperatura in più punti nelle applicazioni industriali sul campo.
Supporta un'ampia gamma di sensori, inclusi vari tipi di RTD (Resistance Temperature Detectors), termocoppie (TC), ingressi di resistenza (Ω) e tensione (mV), ed è compatibile con il protocollo di comunicazione Modbus.
Il prodotto trova ampia applicazione nelle industrie di processo come quella petrolifera, chimica, energetica e metallurgica.
1. Supporta RTD, TC, mV, Ω. Conforme al protocollo Modbus-RTU.
2. Supporta la connessione RTD a 2/3 fili per 8 canali.
3. Display LCD e configurazione locale tramite tastiera
Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN Panoramica del prodotto:
Il trasmettitore di temperatura intelligente serie NCS-TT108M è un trasmettitore di temperatura a otto canali per montaggio su guida DIN, progettato per soddisfare le esigenze di misurazione della temperatura in più punti nelle applicazioni industriali sul campo.
Supporta un'ampia gamma di sensori, inclusi vari tipi di RTD (Resistance Temperature Detectors), termocoppie (TC), ingressi di resistenza (Ω) e tensione (mV), ed è compatibile con il protocollo di comunicazione Modbus.
Il prodotto trova ampia applicazione nelle industrie di processo come quella petrolifera, chimica, energetica e metallurgica.
Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN Caratteristiche:
Comunicazione standardizzata:Utilizza il protocollo Modbus-RTU tramite un'interfaccia RS485 per garantire una comunicazione digitale affidabile, ampiamente compatibile ed economicamente vantaggiosa.
Input ad alta densità:CaratteristicheIngresso a 8 canaliSupporta vari segnali RTD, termocoppie, resistenze e tensioni, con supporto per connessioni a 2 e 3 fili per gli RTD.
Misurazione ad alta precisione:La precisione del Pt100 è superiore alla Classe 0.1 a temperatura ambiente e la precisione della compensazione della giunzione fredda della termocoppia raggiunge ±1℃.
Interfaccia locale intuitiva:Dotato di display LCD e pulsanti, consente un comodo monitoraggio in tempo reale e la configurazione locale dei parametri senza bisogno di strumenti esterni.
Diagnostica avanzata:Le funzionalità integrate di rilevamento di circuiti aperti e cortocircuiti dei sensori facilitano l'identificazione rapida dei guasti e la manutenzione.

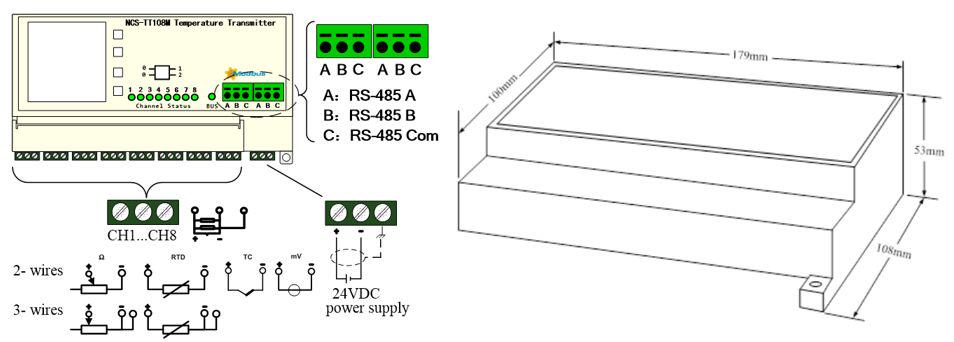

Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN Schema elettrico:
Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN Parametri:
Segnale di ingresso | Pt100, Pt1000, CU50, CU100 (4 tipi di RTD) Resistenza 0~500Ω, 0~4000Ω |
Numero di canali | 8 canali |
Cablaggio RTD | 2, 3 fili |
Alimentazione elettrica di lavoro | 24 V CC (-15% ~ +20%) Consumo di corrente: ≤ 180 mA |
Interfaccia bus | RS-485 (EIA/TIA-485) |
Protocollo autobus | MODBUS RTU |
Velocità di trasmissione | 1200 bps, 2400 bps, 4800 bps, 9600 bps, 14400 bps, 19200 bps (predefinito 9600 bps) |
Modalità di indirizzamento | Configurabile tramite pulsanti o master, soggetto all'ultima configurazione |
Isolamento | 500 Vrms (707 V CC) tra i canali di ingresso, il bus, l'alimentazione e la massa. |
Temperatura di esercizio | -20℃ ~ 70℃ (con display LCD) -40℃ ~ 85℃ (senza display) |
Intervallo di umidità | 0% ~ 95% UR, senza condensa |
Ora di inizio | ≤5 secondi |
Ora di aggiornamento | 0,8 secondi |
Test di vibrazione | 5~150Hz, spostamento di 3,5 mm, accelerazione di 5 g |
Livello di protezione | Custodia per esterni IP20: IP65 |
EMC | Conforme ai requisiti della Tabella 2 della norma GB/T 18268-2010 |
Tipo di segnale | Intervallo consigliato (℃) | Precisione |
Resistenza | 0~500Ω,0~4000Ω | ±0,05% |
PT100 | -200~850℃ | ±0,2℃ |
PT1000 | -200~850℃ | ±0,1℃ |
CU50 | -50~150℃ | ±0,3℃ |
CU100 | -50~150℃ | ±0,2℃ |
mV | -100 mV~100 mV | 0,05% |
B | 500℃~1810℃ | ±1,0℃ |
E | -200℃~1000℃ | ±0,4℃ |
J | -190℃~1200℃ | ±0,4℃ |
K | -200℃~1372℃ | ±0,4℃ |
N | -190℃~1300℃ | ±0,8℃ |
R | 0℃~1768℃ | ±1,0℃ |
S | 0℃~1768℃ | ±1,0℃ |
T | -200℃~400℃ | ±0,4℃ |
mV | -100 mV~100 mV | 0,05% |
B | 500℃~1810℃ | ±1,0℃ |
E | -200℃~1000℃ | ±0,4℃ |
J | -190℃~1200℃ | ±0,4℃ |
K | -200℃~1372℃ | ±0,4℃ |
N | -190℃~1300℃ | ±0,8℃ |
R | 0 °C ~ 1768 °C | ±1,0 °C |
S | 0 °C ~ 1768 °C | ±1,0 °C |
T | -200 °C ~ 400 °C | ±0,4 °C |

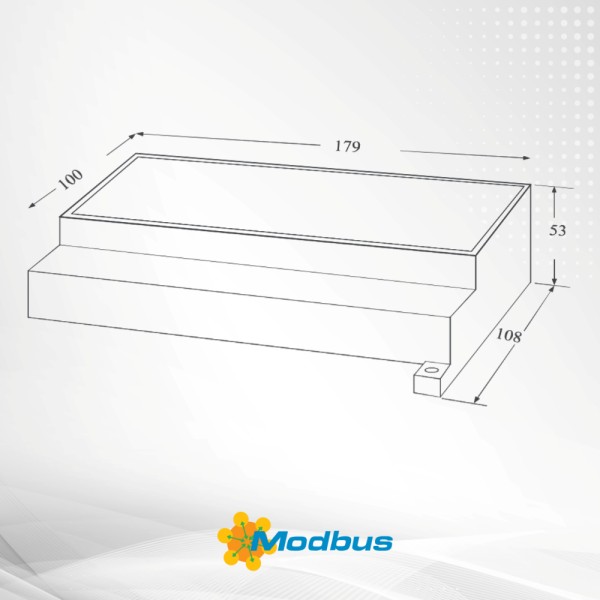

Trasmettitore di temperatura Modbus multi-ingresso per montaggio su guida DIN NCS-TT108M Dimensioni:
Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN Certificazione:
Trasmettitore di temperatura Modbus multi-ingresso NCS-TT108M per montaggio su guida DIN Imballaggio e spedizione
