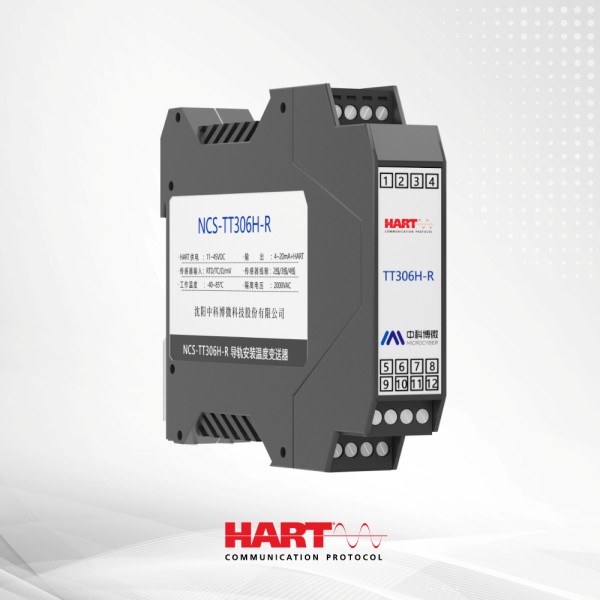

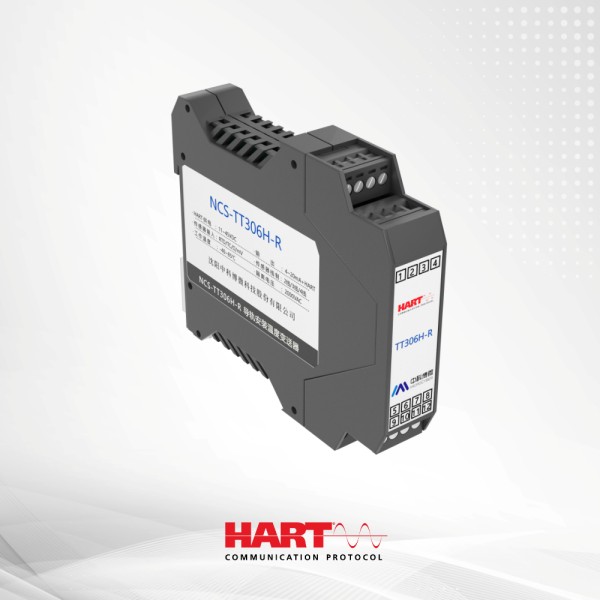

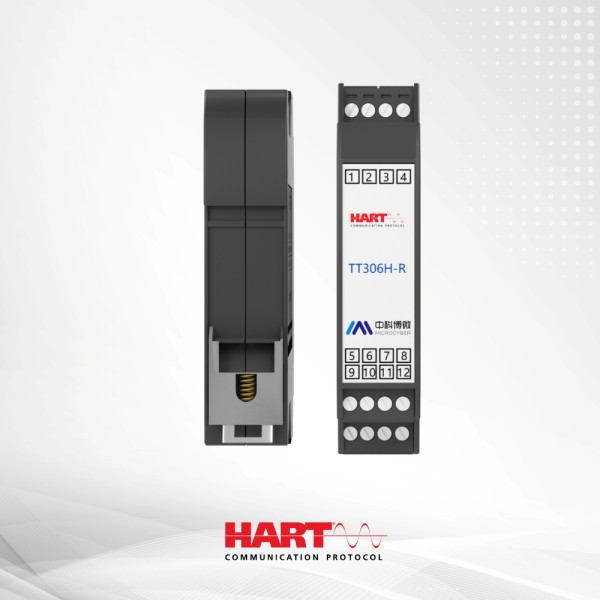

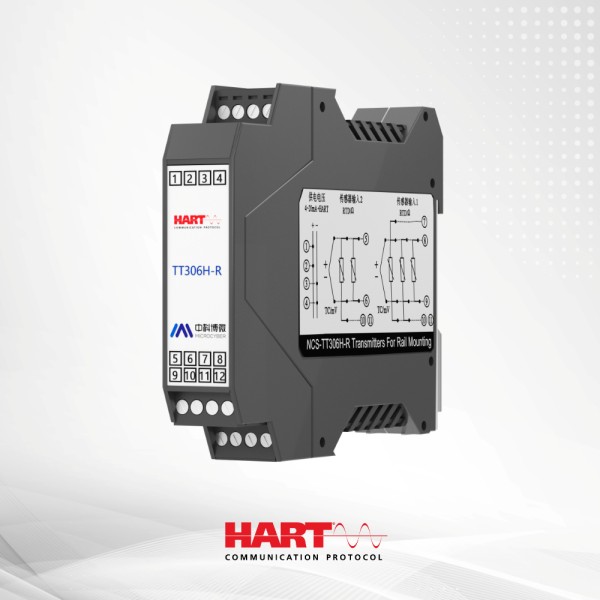

Trasmettitore di temperatura HART per montaggio su guida NCS-TT306H-R

Panoramica del prodotto: Trasmettitore di temperatura HART per montaggio su guida NCS-TT306H-R

Il trasmettitore di temperatura intelligente NCS-TT306HR è un trasmettitore di temperatura a doppio canale per montaggio su guida DIN, caratterizzato da elevata affidabilità, elevata stabilità a lungo termine, alta precisione e bassa deriva termica. Dotato di funzioni diagnostiche avanzate e ridondanza del sensore con backup a caldo, è progettato per soddisfare i requisiti di misurazione delle fasi critiche del processo, rendendolo un dispositivo di campo indispensabile per il controllo di processo.

Supporta un'ampia gamma di sensori, inclusi vari tipi di RTD, termocoppie (TC), ingressi di resistenza (Ω) e tensione (mV), ed è compatibile con il protocollo di comunicazione 4-20mA + HART.

Il prodotto ha superato numerose certificazioni internazionali, tra cui quelle antideflagranti, CE, EMC e SIL2, ed è ampiamente utilizzato in settori industriali come quello petrolifero, chimico, energetico e metallurgico.

Caratteristiche del trasmettitore di temperatura HART per montaggio su guida NCS-TT306H-R

Sicurezza funzionale (SIL):

Certificato secondo i livelli SIL2/SIL3 conformi allo standard IEC 61508:2010, garantisce la massima affidabilità per i sistemi strumentati di sicurezza critici.

Versatilità a doppio canale:

Presenta un design a doppio canale a 6 terminali che supporta vari segnali RTD, termocoppie, resistenze e tensioni con combinazioni di ingresso flessibili.

Precisione eccezionale:

È dotata di tecnologia di abbinamento trasmettitore-sensore per una maggiore precisione del sistema, raggiungendo ±0,1℃ (digitale) per Pt100 e una precisione di uscita analogica dello 0,03%.

Diagnostica avanzata:

Conforme agli standard NE107, supporta il rilevamento completo dei guasti dei sensori e dell'hardware per la manutenzione predittiva e la risoluzione dei problemi.

Integrazione di sistema senza soluzione di continuità:

Fornisce file di descrizione dei dispositivi EDD, FDI e DTM completi, garantendo la piena compatibilità con diversi sistemi DCS.

Conformità e sicurezza certificate:

 Certificato dalla HART Foundation, PAC e EAC;

compiacente

 con requisiti di sicurezza intrinseca per un funzionamento sicuro in aree pericolose.

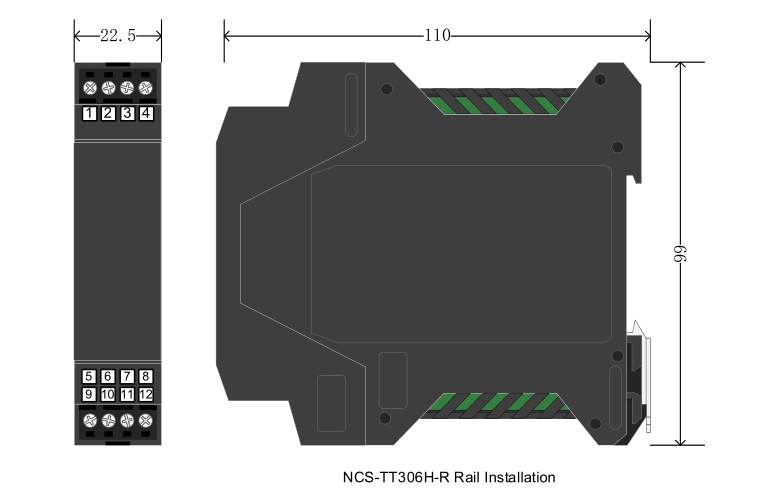

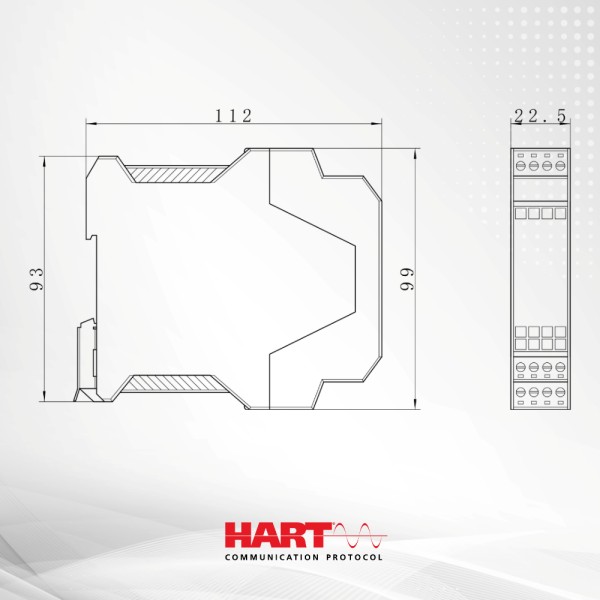

Trasmettitore di temperatura HART per montaggio su guida DIN NCS-TT306H-R Dimensioni

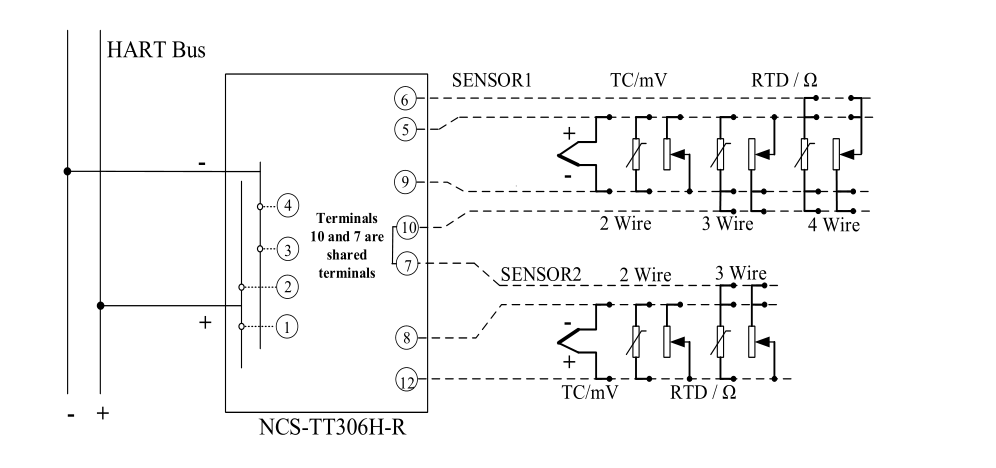

Trasmettitore di temperatura HART per montaggio su guida NCS-TT306H-R Schema di cablaggio a doppio canale:

Configurazione del trasmettitore di temperatura HART

Connessione topologica

I metodi di connessione topologica del trasmettitore di temperatura HART della serie NCS-TT306H possono essere suddivisi in due tipi: modalità compatibile 4~20mA e modalità di rete.

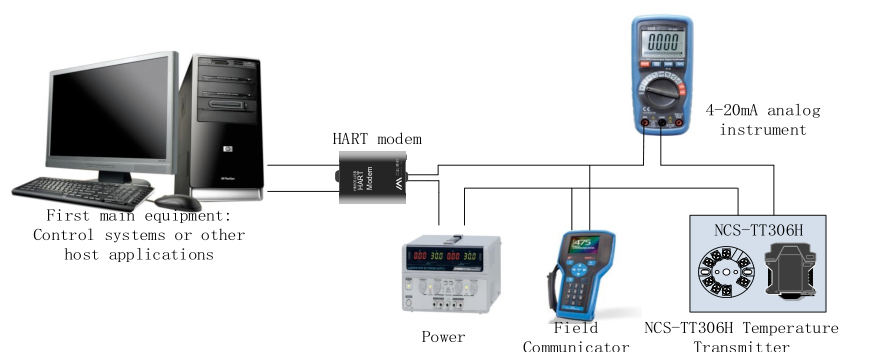

Modalità di compatibilità 4~20mA

Lo schema di connessione della topologia del trasmettitore di temperatura HART serie NCS-TT306H in modalità compatibile 4-20mA è mostrato in figura

Caratteristiche:

(1) Collegarsi al sistema di controllo di livello superiore tramite apparecchiature di comunicazione HART

(2) I metodi di comunicazione analogici e digitali sono condivisi

(3) L'indirizzo breve del dispositivo slave HART è 0

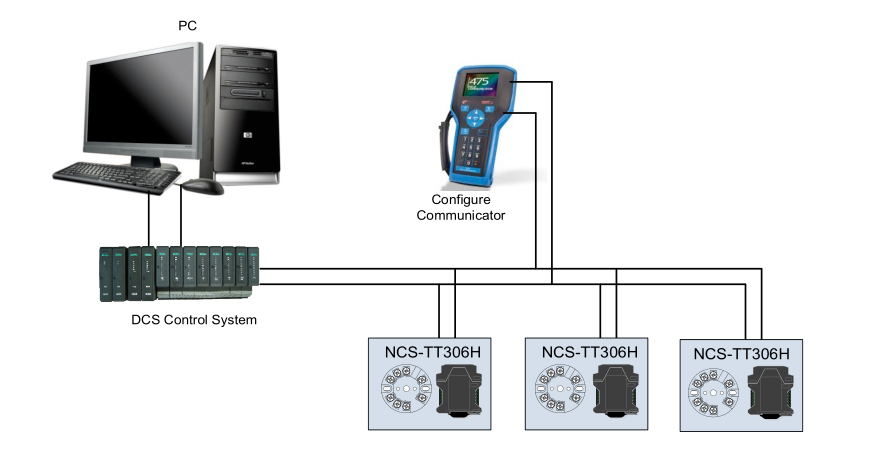

Modalità di rete

La figura mostra lo schema di connessione topologica della modalità di rete del trasmettitore di temperatura HART della serie NCS-TT306H.

Caratteristiche:

(1) Collegarsi al sistema di controllo di livello superiore tramite apparecchiature di comunicazione HART

(2) Utilizzare solo la funzione digitale del sistema HART e la corrente sulla linea è fissa a 4 mA

(3) HART7.0 supporta la rete di dispositivi fino a 64 (indirizzo di polling 0~63).

Parametri di base

Interfaccia bus

4～20mA (supporta l'inversione di corrente) + HART 7 (supporta la modalità BURST)

Alimentazione bus

10-45 V CC/10-30 V CC (Sicurezza intrinseca/SIL)

13-45 VDC/13-30 VDC (sicurezza intrinseca/SIL) con display LCD

Cablaggio

Metodo

2, 3, 4 fili

Segnale di ingresso

Segnale di resistenza: 0～500Ω,0～2000Ω,0～4000Ω, 0～40000Ω

Sensore di resistenza termica: Cu50、Cu50_GOST、Cu100、Cu100_GOST、

Pt50_GOST、Calendar_Van_Dusen(PT100)、Pt100、Pt100_GOST、Pt200、

Pt500、Pt1000、Ni50、Ni100、Ni120、Ni1000;

Segnale mV: -100mV～100mV;

Sensore termocoppia: B、E、J、K、N、R、S、T、L_GOST、A（W5ReW20Re）、

C（W5ReW26Re）、D（W3ReW25Re）、NiCrAuFe、CuAuFe

Protocollo

Versione

HART 7

Numero di

Canali

Canale singolo/doppio

Ingresso

Impedenza

≥10MΩ

Elettrico

Isolamento

2kVAC/50VAC

Effetto Nord

±0,005%/V

Display LCD

Montatura per la testa: supporta display LCD o senza display (opzionale)

Installazione su binario: nessun display

Chiave

Operazione

Parametri di impostazione del pulsante di supporto

Lavorando

Temperatura

-40（-55）℃～85℃ (con display)

-20 ～ 70℃ (nessun display)

Umidità

Allineare

(5～95)%UR

Magazzinaggio

Temperatura

-40 ～ 85℃

Ora di inizio

≤10 secondi

Ora di aggiornamento

0,8～1,3s

Smorzamento

Regolazione

Costante di tempo 0~32 secondi

http://www.microcybers.com

~ 33 ~

Segnale di allarme

Limite inferiore della corrente di saturazione: [3,75-4,0)mA, valore predefinito 3,8mA

Limite superiore della corrente di saturazione: (20-20,8]mA, valore predefinito 20,5mA

Limite inferiore della corrente di allarme: [3,5-3,7]mA, valore predefinito 3,6mA

Limite superiore della corrente di allarme: [21,0-23,0]mA, valore predefinito 21,75mA

Attuale

Precisione

0,05%, deriva di temperatura 0,005%/℃

Effetto Nord

±0,005%/V

terminale

Coppia

0,4 Nm

Filo

Schemi

1,5 mm²

Antivibrazione

Schemi

2-25Hz:±1,6mm; 25-100Hz:±4g

Protezione

Livello

Terminale IP00, alloggiamento del modulo IP20, alloggiamento su guida IP20

Peso

Modulo ≤ 75 g; scheda grafica: ≤ 50 g; guida ≤ 100 g

Trasmettitore di temperatura a doppio canale HART per montaggio su guida DIN FAQ

D: Posso ricevere un manuale elettronico gratuito?

A: Sì, se lo desideri, contattaci.

D: Potete fornire assistenza OEM?

A: Sì, possiamo, ad esempio, possiamo fornire una scheda di comunicazione, e anche un kit di sviluppo per fieldbus.

D: Come si calibra il trasmettitore di temperatura HART per montaggio su guida DIN NCS-TT306H-R?

A: Regolazione dell'ingresso del sensore: l'interpretazione dei segnali di ingresso da parte del trasmettitore viene modificata digitalmente; regolazione dell'uscita: calibrazione del trasmettitore sulla scala di riferimento 4-20 mA; calibrazione della precisione del trasmettitore: produce una curva caratteristica.

D: Quali funzioni di servizio supporta il trasmettitore?

A: Ripristino dispositivo: il software riavvia il dispositivo; Ripristina impostazioni di fabbrica: dopo l'esecuzione, tutti i dati di configurazione vengono ripristinati alle impostazioni di fabbrica; Salva valori di fabbrica: dopo l'esecuzione, la configurazione corrente viene salvata ai valori di fabbrica. Ripristina impostazioni di fabbrica ripristinerà la configurazione salvata per questo momento; Ripristina impostazioni di fabbrica: dopo l'esecuzione, tutti i dati di configurazione vengono ripristinati allo stato di fabbrica.
